Schéma d’évacuation évier et lave vaisselle : comprendre le branchement
Dans une cuisine moderne, il est fréquent que l’évier et le lave vaisselle utilisent la même évacuation. Comprendre le principe du raccordement plomberie permet d’éviter de nombreuses erreurs lors de l’installation ou d’une rénovation.
Un schéma d’évacuation évier et lave vaisselle aide à visualiser le chemin de l’eau et le rôle de chaque élément. Avec une installation correctement réalisée, l’écoulement se fait naturellement vers la canalisation sans reflux ni mauvaises odeurs.
Comprendre le fonctionnement de l’évacuation commune
Dans la plupart des cuisines, le lave vaisselle ne possède pas sa propre canalisation d’évacuation. Son tuyau est relié directement au système de l’évier, généralement au niveau du siphon. Le principe repose sur un circuit d’évacuation partagé qui permet aux eaux usées des deux appareils de rejoindre la même conduite. Le montage comprend plusieurs éléments indispensables :
- Le siphon évier avec prise permet de raccorder le tuyau du lave vaisselle tout en bloquant les odeurs venant de la canalisation.
- Le tuyau évacuation machine transporte l’eau rejetée par l’appareil jusqu’au siphon de l’évier.
- Le tube PVC évacuation conduit ensuite l’eau vers la colonne principale de plomberie.
Grâce à cette configuration, l’eau provenant de la vaisselle et celle de l’évier suivent le même trajet. Le siphon joue alors un rôle central, car il empêche les remontées d’odeur tout en assurant un bon écoulement.
Si vous vous intéressez au fonctionnement des installations domestiques, un schéma bouton poussoir constitue une base utile pour comprendre comment un simple mécanisme peut piloter un équipement.
Les éléments essentiels d’un schéma de plomberie cuisine
Pour comprendre un schéma évacuation évier et lave vaisselle, il faut identifier les pièces qui composent le montage. Chaque élément remplit une fonction précise dans le circuit sanitaire.
| Élément de plomberie | Rôle dans l’installation | Position dans le schéma | Utilité principale |
|---|---|---|---|
| Siphon avec prise machine | Point de raccordement du tuyau d’évacuation du lave vaisselle | Sous l’évier, connecté directement à la bonde | Empêche les remontées d’odeur et permet le branchement de l’appareil |
| Tuyau d’évacuation lave vaisselle | Transporte l’eau rejetée par la machine vers le siphon | Relié à la sortie de l’appareil et fixé sur la prise du siphon | Permet l’évacuation de l’eau usée du cycle de lavage |
| Tube PVC d’évacuation | Conduit les eaux usées vers la canalisation principale | Après le siphon, relié à la conduite murale | Assure le transport de l’eau vers le réseau d’assainissement |
| Raccord ou sortie murale | Connexion finale avec la canalisation de l’habitation | Dans le mur ou derrière le meuble de cuisine | Permet l’évacuation définitive des eaux usées |

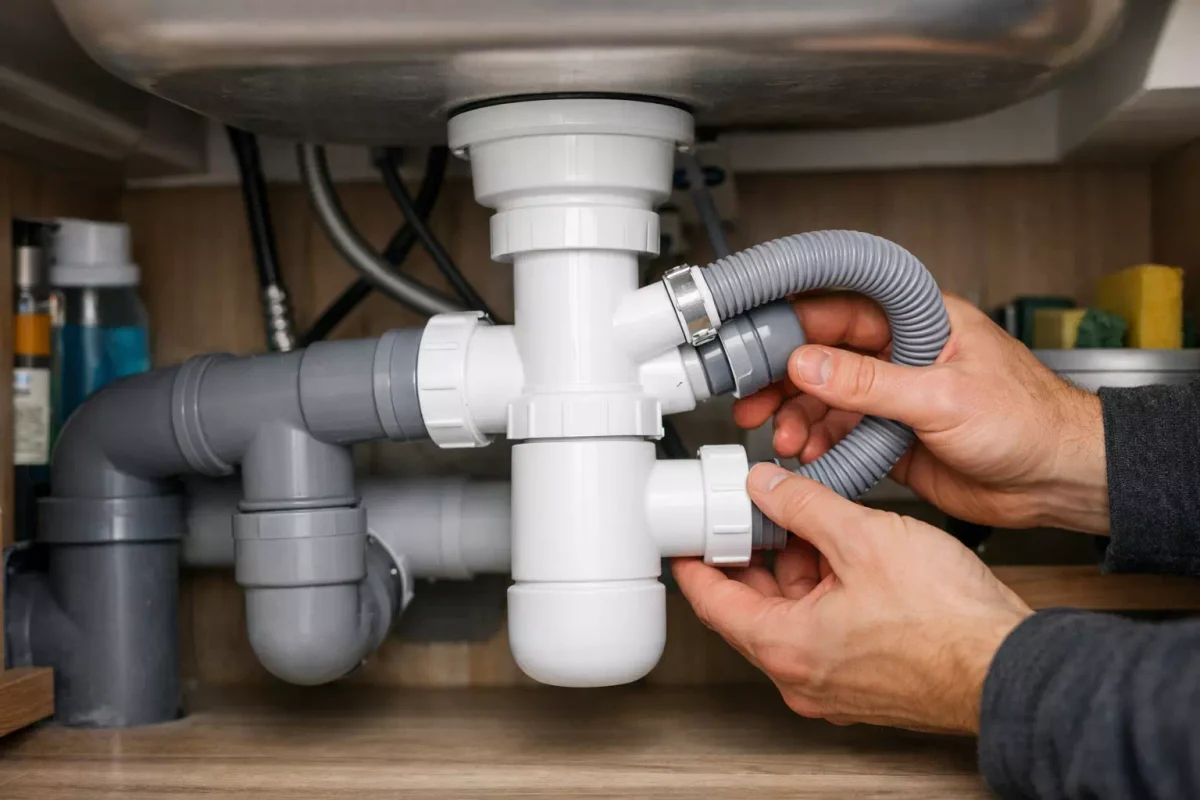

Dans la pratique, ces composants sont assemblés de manière simple. Le raccordement sur le siphon reste la méthode la plus courante car elle permet d’intégrer facilement le tuyau du lave vaisselle sans modifier toute la plomberie de la cuisine. Cette organisation facilite également l’entretien du système. Si un bouchon se forme ou si un joint doit être remplacé, l’accès au siphon reste rapide et l’intervention se limite souvent à cette zone.
Comment raccorder correctement le lave vaisselle
Un branchement réussi repose sur quelques règles simples de plomberie. Respecter ces principes garantit un écoulement fluide et durable sans fuite ni retour d’eau. Avant de connecter le tuyau d’évacuation, plusieurs points doivent être vérifiés :
- Une hauteur correcte évacuation doit être respectée afin d’éviter que l’eau ne reflue vers l’appareil.
- Une boucle anti reflux du tuyau doit être formée pour empêcher l’eau de l’évier de revenir dans le lave vaisselle.
- Une pente légère tuyau est nécessaire pour permettre à l’eau de s’écouler naturellement vers la canalisation.
- Un raccord étanche siphon garantit l’absence de fuite au niveau du branchement.
Lorsque ces conditions sont réunies, le montage fonctionne correctement. La circulation de l’eau reste stable, ce qui limite les risques d’engorgement ou de refoulement dans la cuisine.
Comprendre le chemin de l’eau dans l’installation
Un schéma plomberie évier et lave vaisselle représente le parcours suivi par l’eau depuis l’appareil jusqu’à la canalisation principale. Visualiser ce trajet aide à comprendre pourquoi certaines règles d’installation sont essentielles.
Le rôle du siphon
Le siphon constitue la pièce centrale du montage. Il retient une petite quantité d’eau qui agit comme une barrière naturelle contre les odeurs provenant des canalisations.
Lorsqu’un lave vaisselle se vide, l’eau passe d’abord par son tuyau d’évacuation puis rejoint le siphon de l’évier. Ce passage par le siphon garantit une protection efficace contre les odeurs et limite les remontées d’air dans la cuisine.
L’importance de la pente d’évacuation
La pente du tuyau joue un rôle déterminant dans l’écoulement de l’eau. Une inclinaison insuffisante peut ralentir le flux et favoriser la formation de dépôts dans la canalisation.
Avec une pente correctement réglée, l’eau s’écoule naturellement vers le tube PVC principal. Cette configuration réduit fortement le risque d’engorgement et permet au système de fonctionner de manière fiable sur le long terme.
Les erreurs fréquentes lors du raccordement
Lorsqu’un évier et un lave vaisselle partagent la même évacuation, certaines erreurs peuvent provoquer des dysfonctionnements. Une installation mal réalisée entraîne souvent des problèmes d’écoulement visibles.
Les erreurs les plus courantes concernent un tuyau trop bas, un raccord mal serré ou l’absence de boucle anti reflux. Dans ces situations, l’eau peut revenir vers l’appareil ou provoquer des odeurs désagréables dans la cuisine.
Comprendre le schéma d’évacuation évier et lave vaisselle permet justement d’éviter ces pièges. Une installation simple mais correcte assure un fonctionnement fiable pendant de nombreuses années.
Si l’évacuation semble fonctionner normalement du côté de l’évier, diagnostiquer un lave-vaisselle bouché peut orienter la recherche vers le filtre ou le tuyau de vidange.
En bref : comprendre le schéma évacuation évier et lave vaisselle
Comprendre le schéma d’évacuation évier et lave vaisselle permet d’installer correctement son appareil et d’éviter de nombreux problèmes de plomberie. En identifiant le rôle du siphon, la position du tuyau et la pente d’écoulement, il devient plus simple de vérifier ou d’améliorer une installation existante. Une bonne compréhension du circuit d’eau aide également à anticiper les pannes et à maintenir un système d’évacuation efficace dans la cuisine.
